Produzione telai e lamine SMD per saldatura superficiale di componenti elettronici SMT

Con l'evoluzione continua del prodotto elettronico, l'integrazione di componenti SMD si è sempre più spinta verso dimensioni miniaturizzate, di qui la conseguente necessità di dover realizzare dei telai o delle lamine serigrafiche autotensionanti con caratteristiche particolari allo scopo di ottimizzare il deposito delle paste saldanti nella saldatura di componenti con tecnologia SMT.

Offriamo il servizio di rigenero e ritesatura che consente di ripristinare telai obsoleti applicando una nuova lamina. Utilizziamo materiali di alta qualita' con tesature (acciaio inox ) superiori ai 60 N/cm.

I vari campi di applicazione generalmente sono: automazione, automobilistico, illuminazione a LED, elettronica industriale.

Inoltre le lamine serigrafiche possono essere usate per il deposito di paste conduttive nella realizzazione di P.C.B. e di tutti quei prodotti che necessitano di stesura serigrafica.

Realizziamo anche lamine semplici 300X280mm per campionature in SMD.

 Nel caso il cliente sia sprovvisto di file per la pasta saldante / punto colla, siamo in grado di recuperare il file gerber direttamente dal circuito stampato.

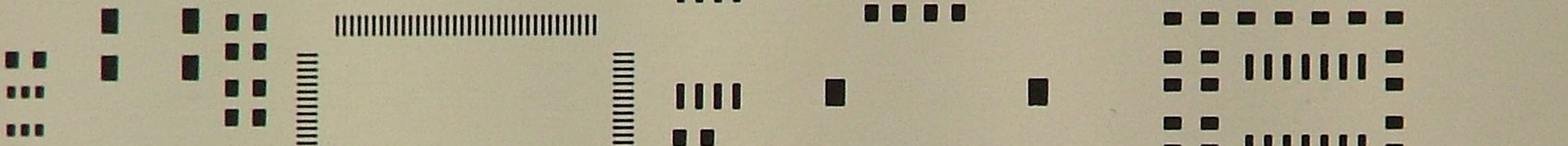

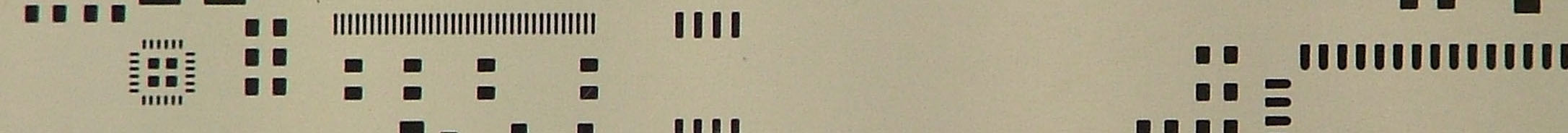

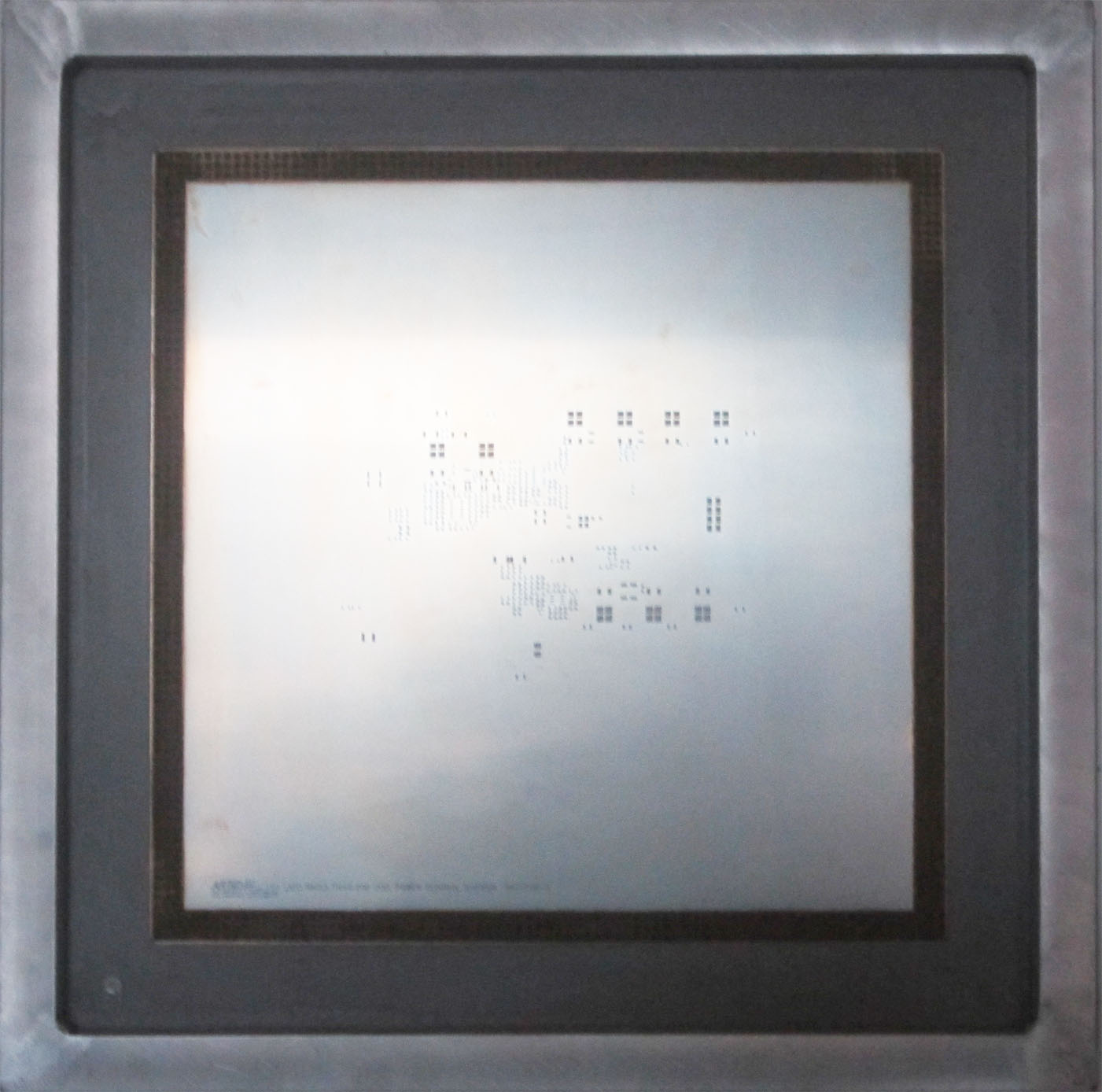

TELAI E LAMINE PER DEPOSITO PASTA SALDANTE

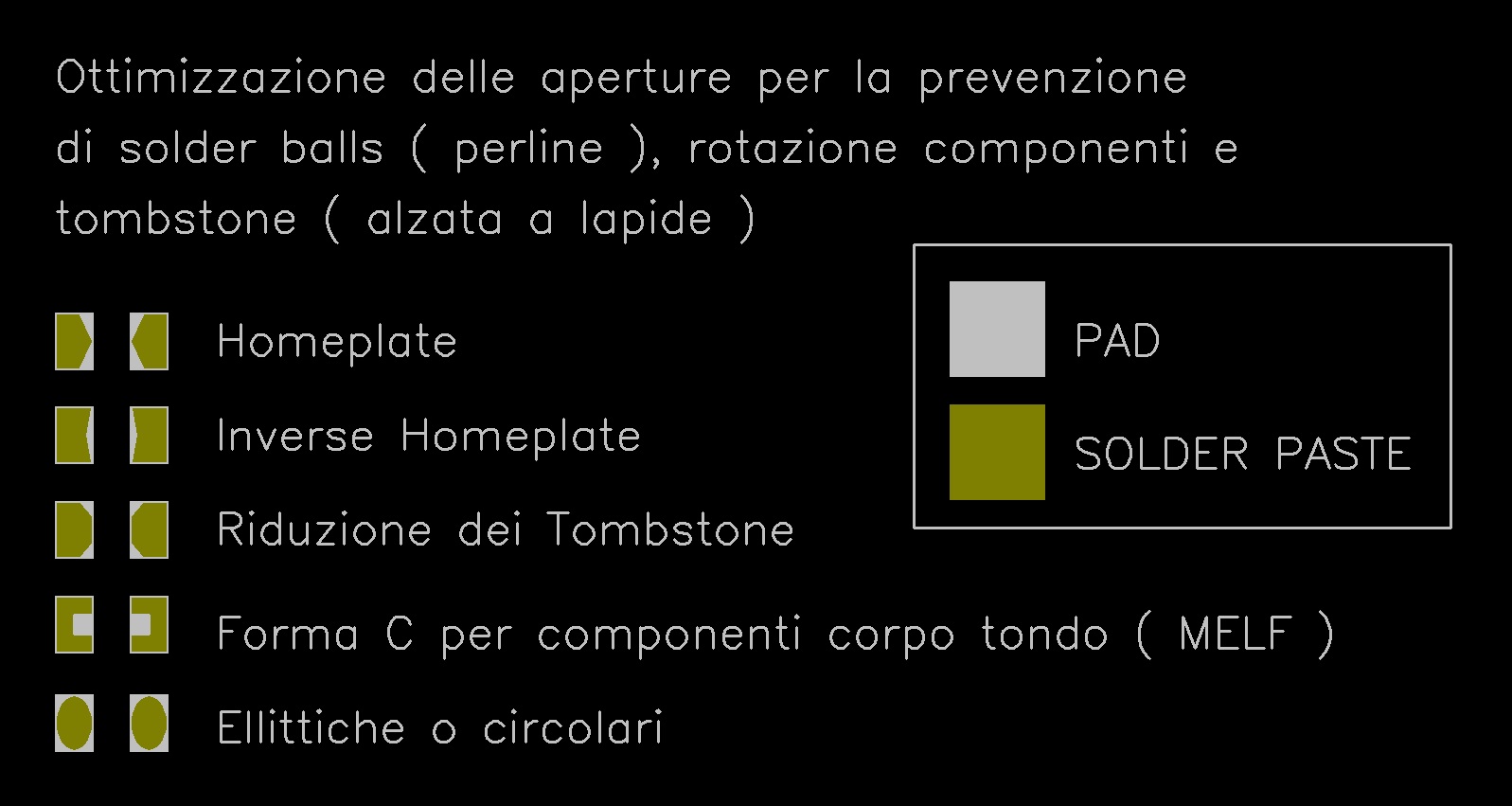

Per la realizzazione del telaio completo o della lamina autotensionante smd, vengono apportate adeguate riduzioni alle dimensioni delle pads dei componenti del circuito stampato allo scopo di ottenere un valido ed efficace strumento per l'utilizzatore finale.

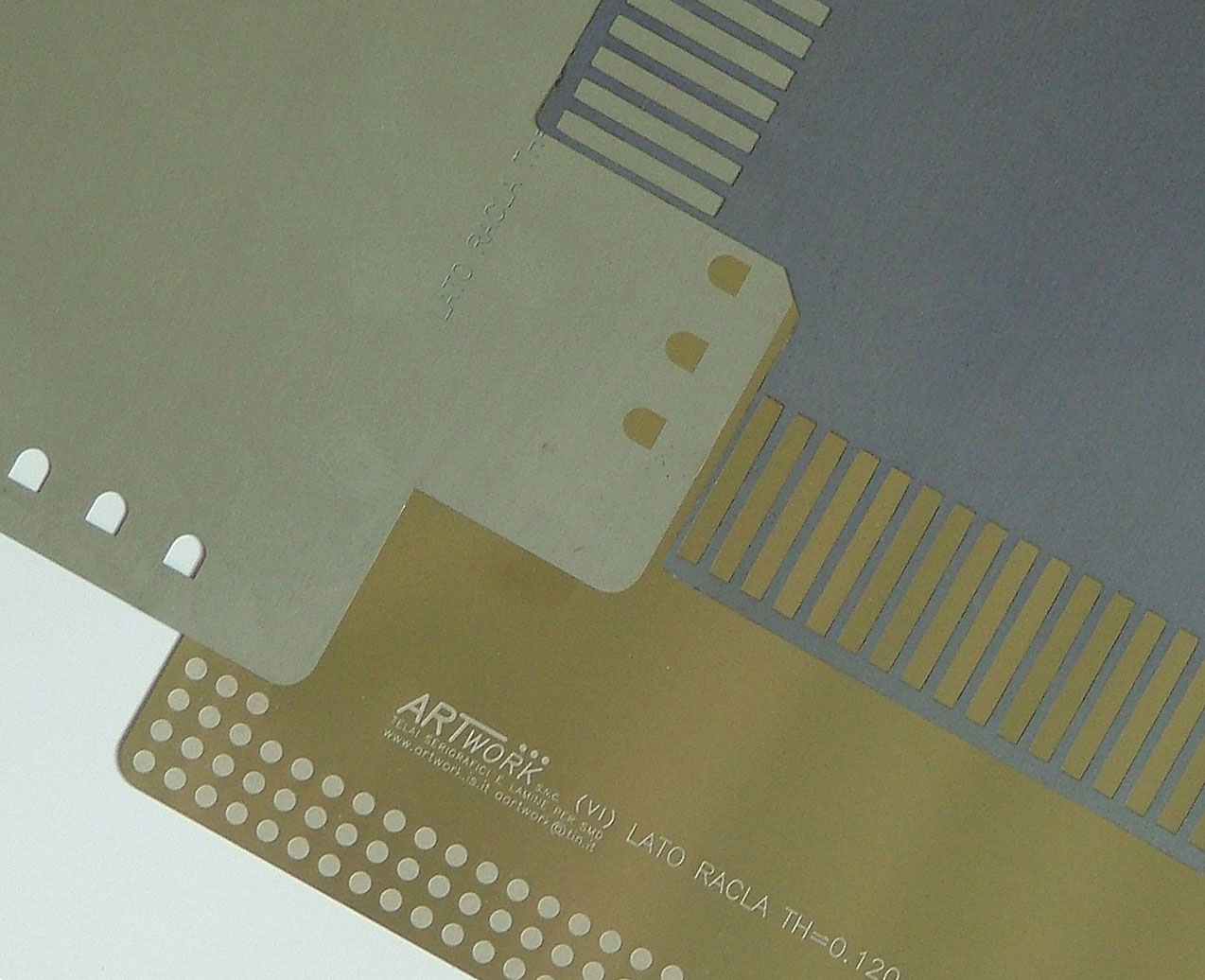

TELAI E LAMINE SERIGRAFICHE AUTOTENSIONANTI

Le dimensioni dei fori per il punto colla vengono eseguiti associando a ogni tipo di componente il diametro del foro più opportuno, in modo che il materiale sia depositato in maniera ottimale su tutta la superficie del quadrotto o singolo circuito stampato.

In mancanza dei files Gerber relativi al circuito stampato, il nostro ufficio tecnico e’ in grado di recuperare i dati necessari per la produzione del telaio o della lamina ANCHE direttamente dal P.C.B. o dall’attrezzatura fotomeccanica

Gli standard meccanici, i materiali, lo spessore delle lamine e il tipo di telai vengono concordati con il cliente.

Per la realizzazione dei telai e delle lamine serigrafiche sono richiesti i seguenti tipi di file: GERBER, DXF, DWG, PDF.

Via dell'Artigianato, 52  36050 Bolzano Vicentino ( Vicenza )Tel. +39 0444351044  Fax +39 0444351044 aartwork@tin.it
