Produzione di contenitori metallici -
involucri - schermi per la protezione da disturbi di radiofrequenze EMI / RFI
.

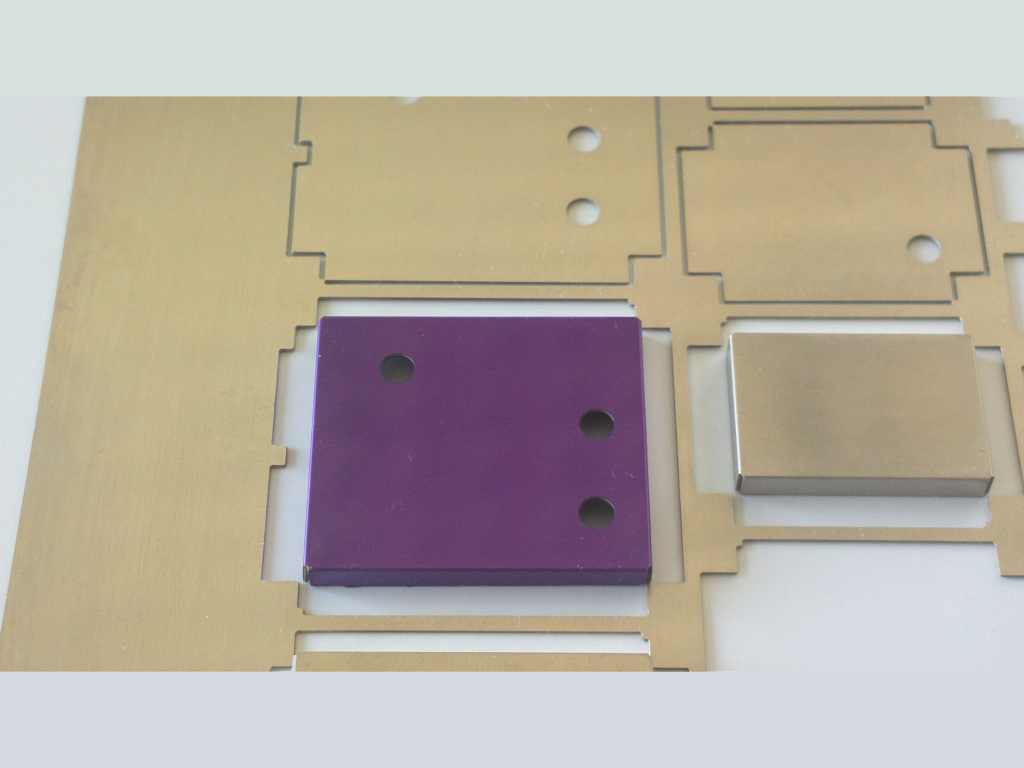

Soluzioni custom di schermi RF EMI saldabili su circuiti stampati, vengoro realizzati sia in tecnologia SMD a montaggio superficiale o PTH tradizionale anche con bordi piegati e finiti.
Valutiamo anche il solo servizio di piegatura e finitura.
La tecnica della fotoincisione comporta notevoli vantaggi; estrema precisione, costo d' impianto, tempi di realizzazione.
Inoltre la gestione di eventuali modifiche all'impianto risulta essere agevole e di rapida esecuzione.
La Artwork si pone come valido supporto per la progettazione, realizzazione e fotoincisione di particolari meccanici custom, minuterie metalliche di precisione, rondelle, dischi encoder per motori passo passo e quant'altro necessiti di fototranciatura chimica.
Possiamo trasferire in digitale tutto quello che è documentazione cartacea (disegni meccanici), dati acquisiti tramite scanner, files GERBER, DXF, DWG, PDF per ottenere l'impianto fotomeccanico necessario per il chemical etching.
I materiali gli spessori e le caratteristiche tecniche vengono concordate con il cliente a seconda delle esigenze.
Alcuni esempi :

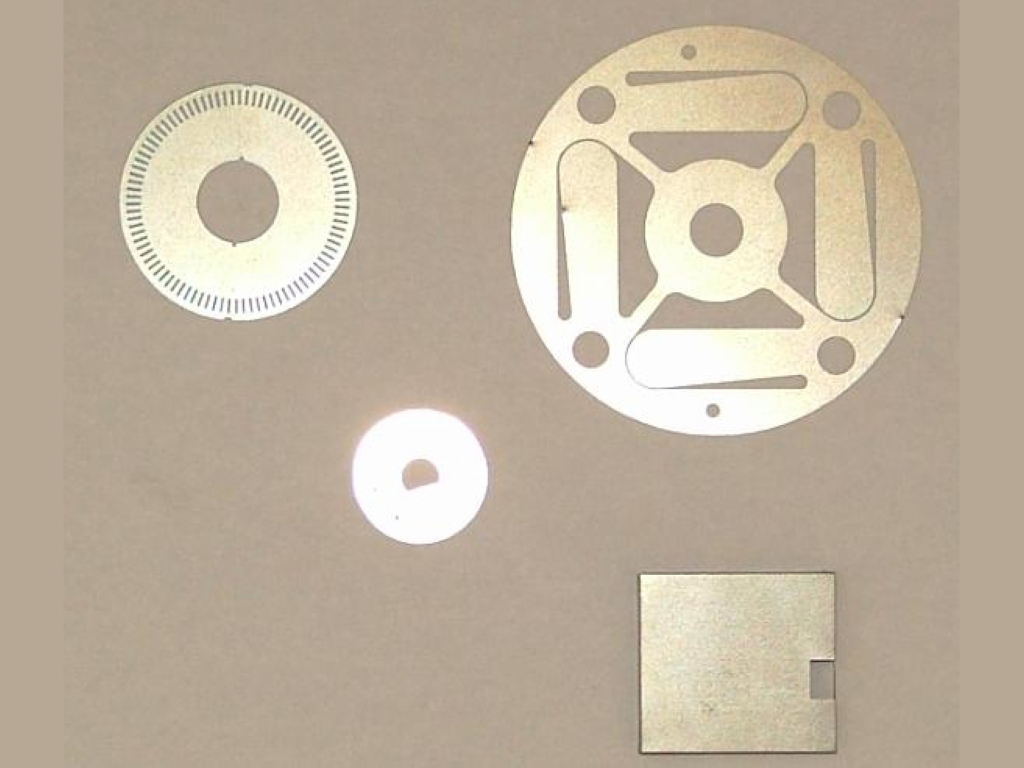

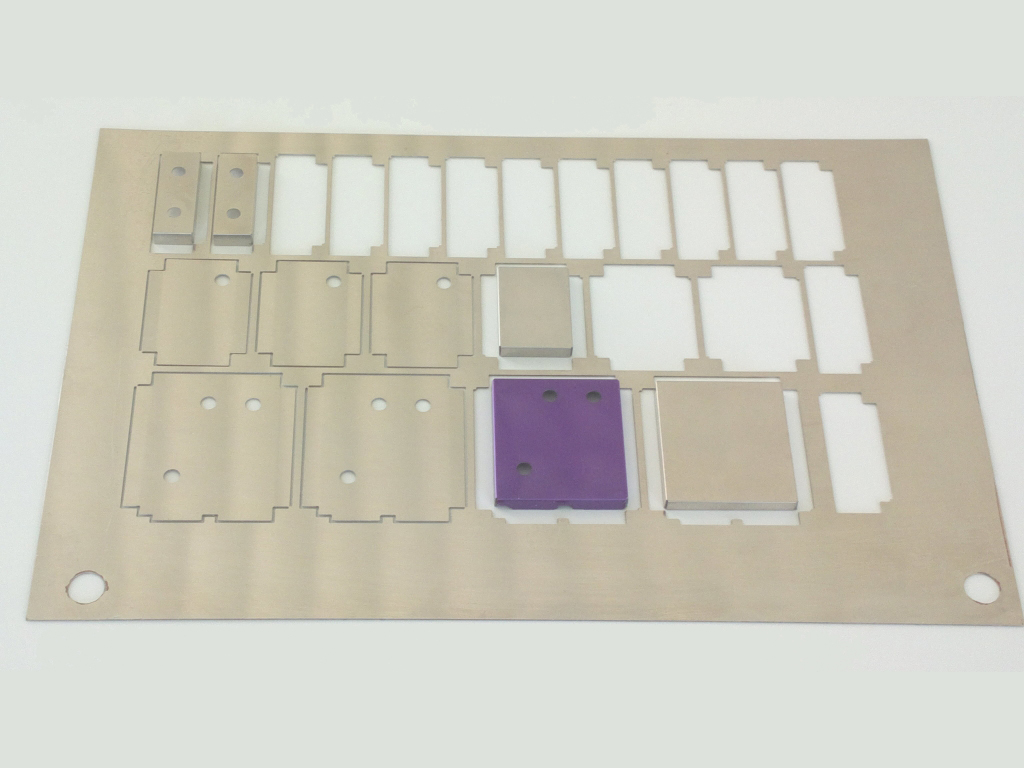

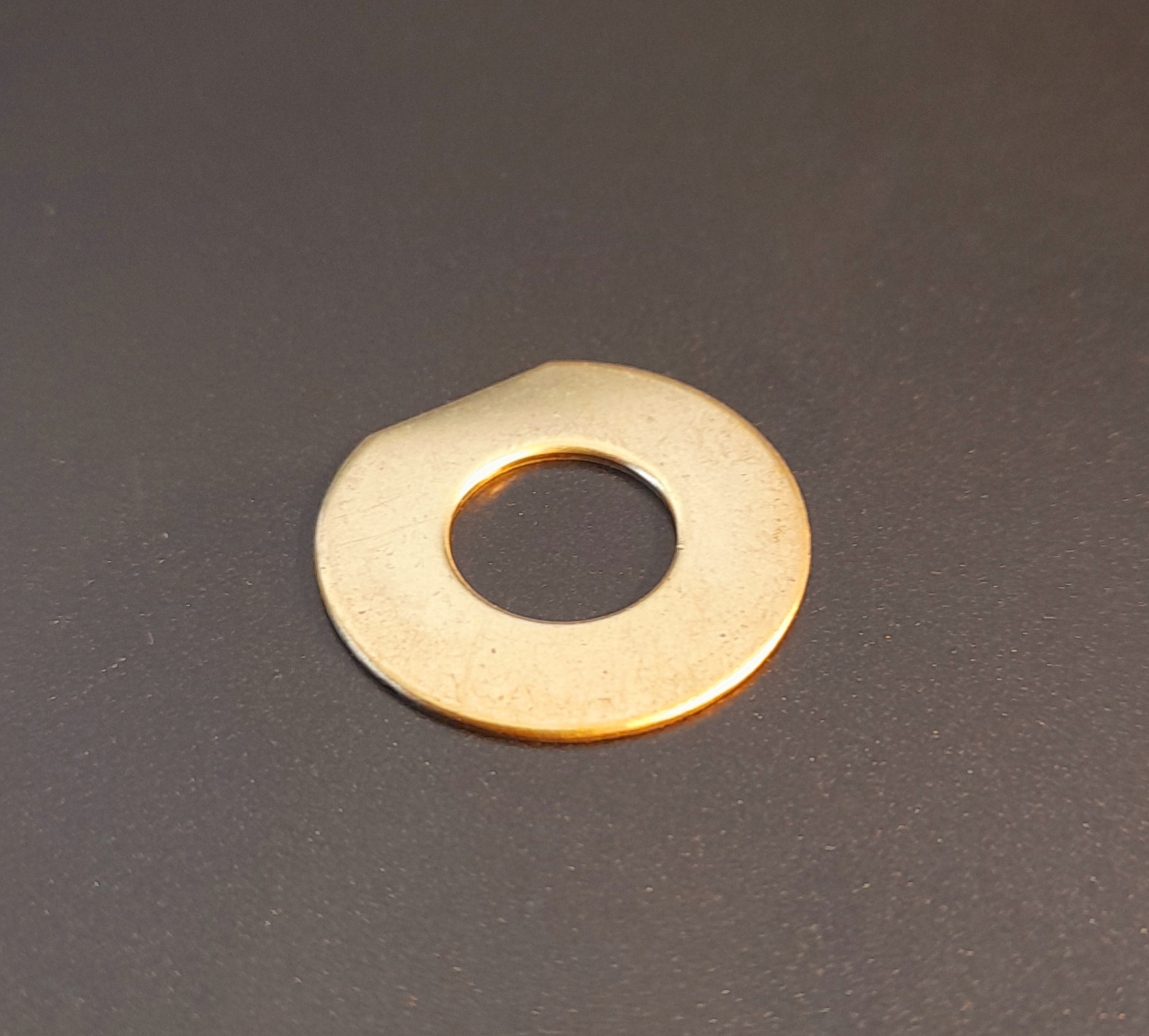

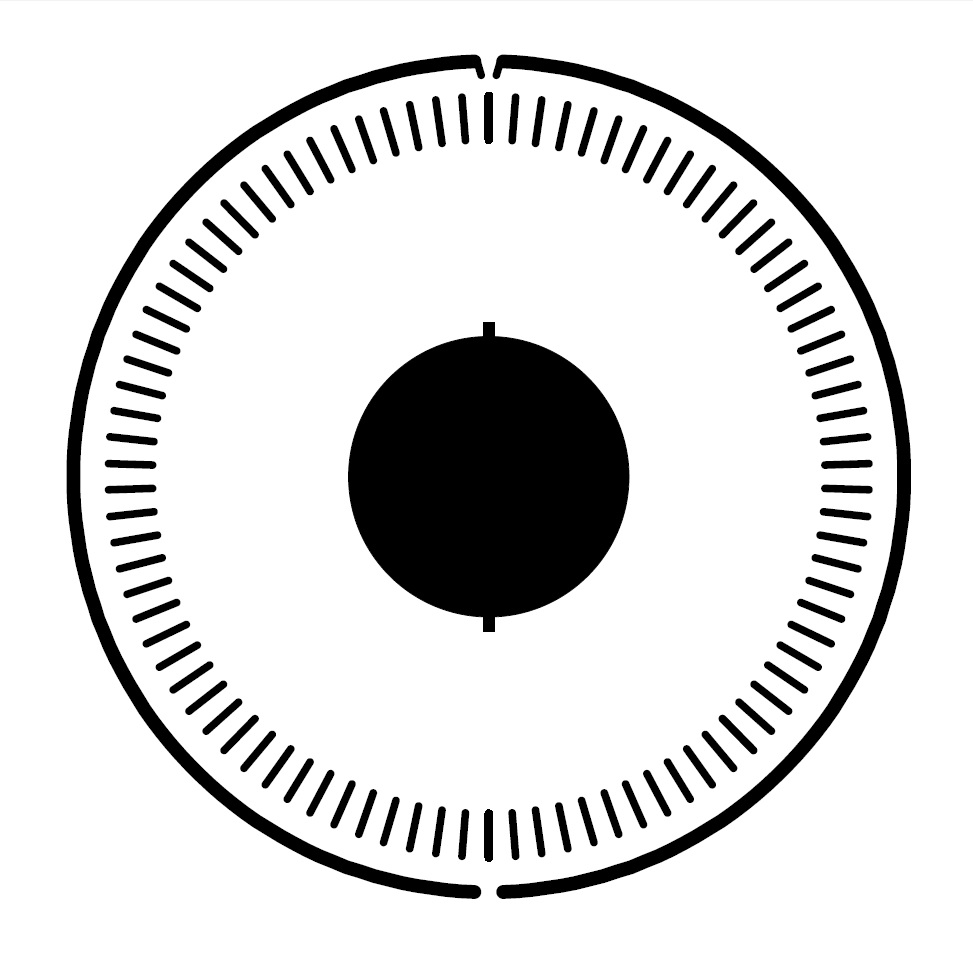

Scatolini di schermatura RF, anche piegati, Schermi contro disturbi da radiofrequenza per schermatura elettronica EMI, circuiti integrati , chip su PCB. Dischi encoder metallici o su film di politilene tereftalato per motori passo passo, Guarnizioni in metallo rame ottone o alpacca, Minuteria metallica di precisione, rondelle, particolari di micromeccanica.

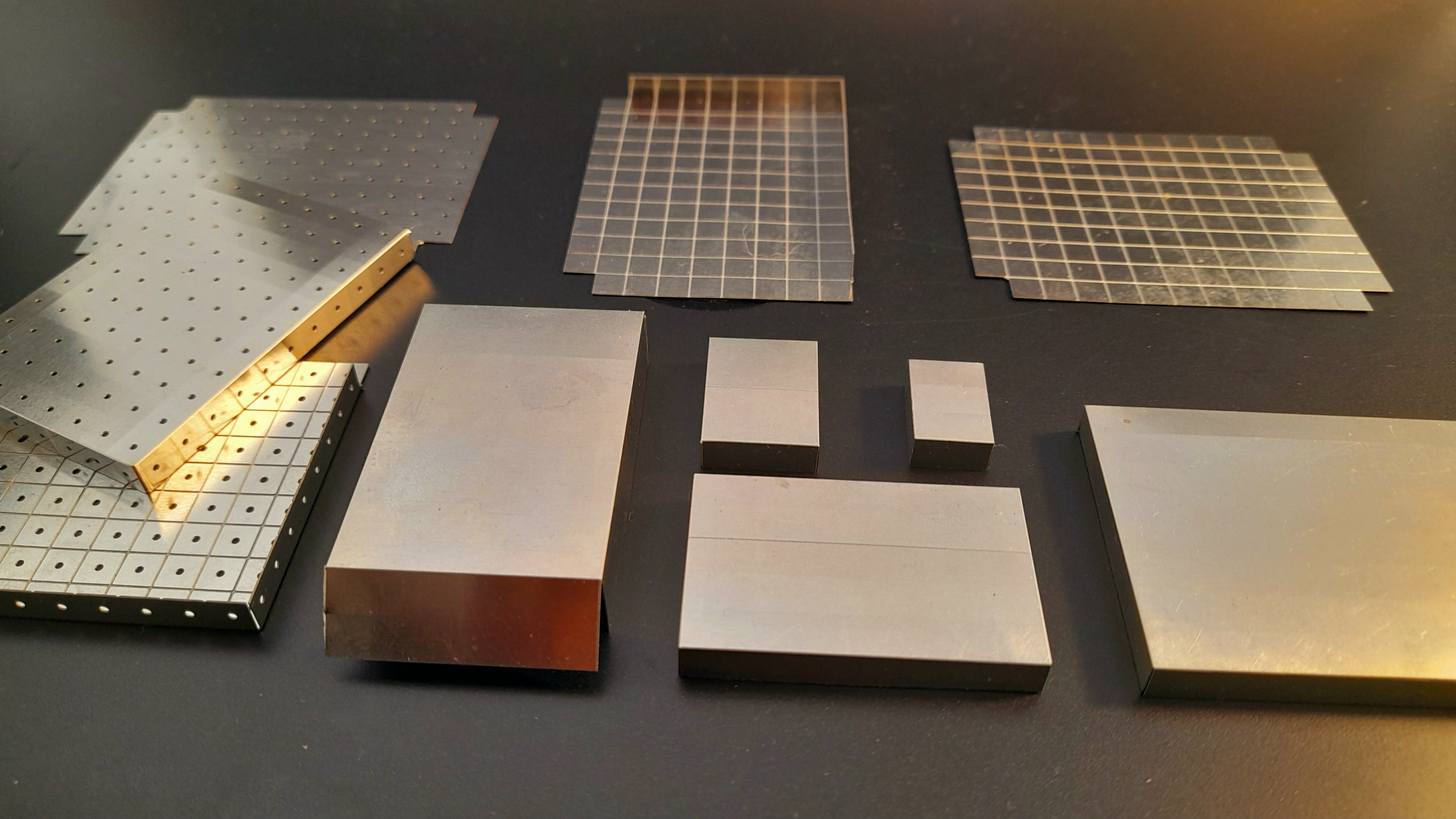

Schermi universali metallici EMI / RFI a dimensione variabile per test da laboratorio nelle prototipazioni di schede elettroniche PCB
Il Kit è composto da 4 lamierini in lega saldabile su circuiti stampati vari spessori 150u / 250u.
La dimensione è di 2,6 x 2,0 inches ( 66,04 x 50,8 mm ) provvisto di linee di piegatura in multipli di 0,2 inches ( 5,08 mm ).
Per realizzare l'involucro basta semplicemente piegarne i lati lungo le linee di semiincisione per ottenere lo schermo delle dimensioni e dell'altezza desiderate.

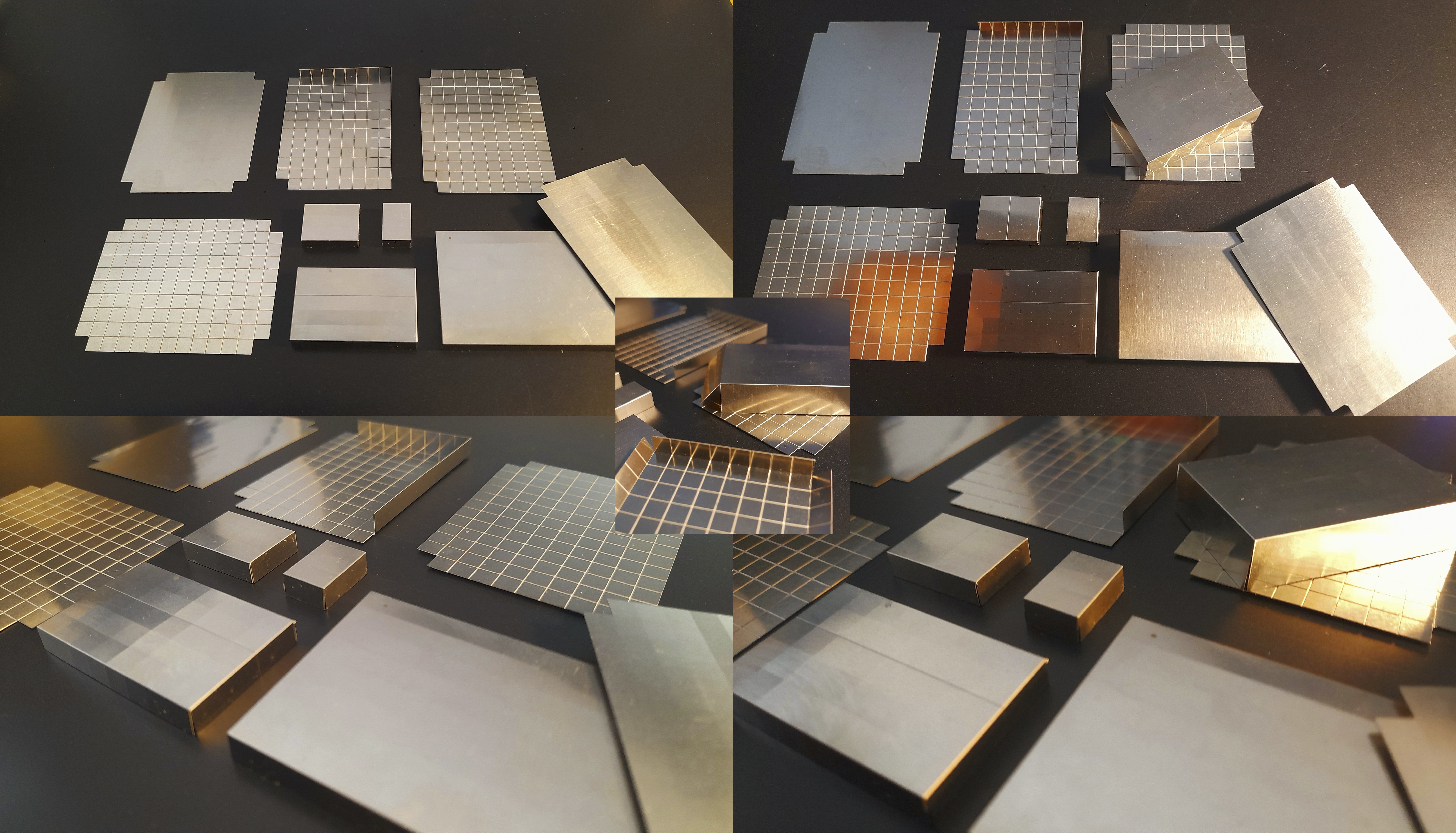

Come si vede in foto lo schermo può essere di varie dimensioni sia in larghezza, lunghezza, ma anche in altezza per potere coprire componenti elettronici di grandi dimensioni.

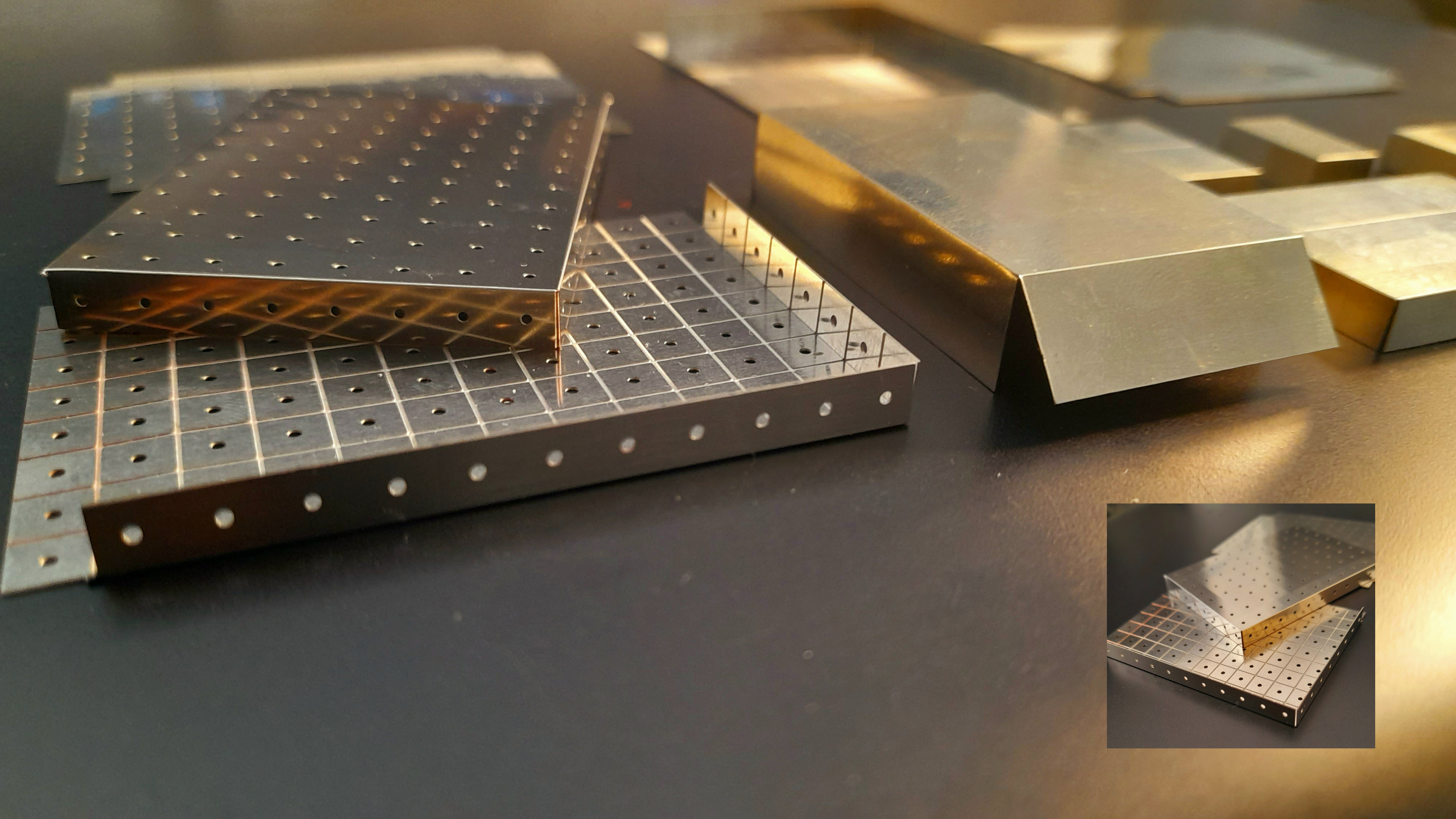

Per poter gestire in alcuni casi le temperature all'interno dello schermo, realizziamo lo stesso kit anche forato ( vedi Foto ).
